センサ用IC
様々なタイプのセンサ素子に最適化したセンサ用カスタムICを提案します
DC検出、抵抗検出、容量検出、共振周波数検出など、様々なタイプのセンサ素子に最適化したセンサ用カスタムICを提案します。多様な環境や目的に使用されるセンシングシステムには、性能・機能がそれぞれに最適化されたアナログICによる信号処理が不可欠です。汎用ICでは実現できない新しいシステムやその小型化、性能向上に、当社のカスタムセンサIC開発サービスがお役に立ちます。
高度なアナログ回路技術、ミックスド・シグナル技術で、お客様に新たな付加価値を提供します
・お問い合わせはこちら[Click here]
1. アナログ・フロント・エンドIC(AFE) 設計例

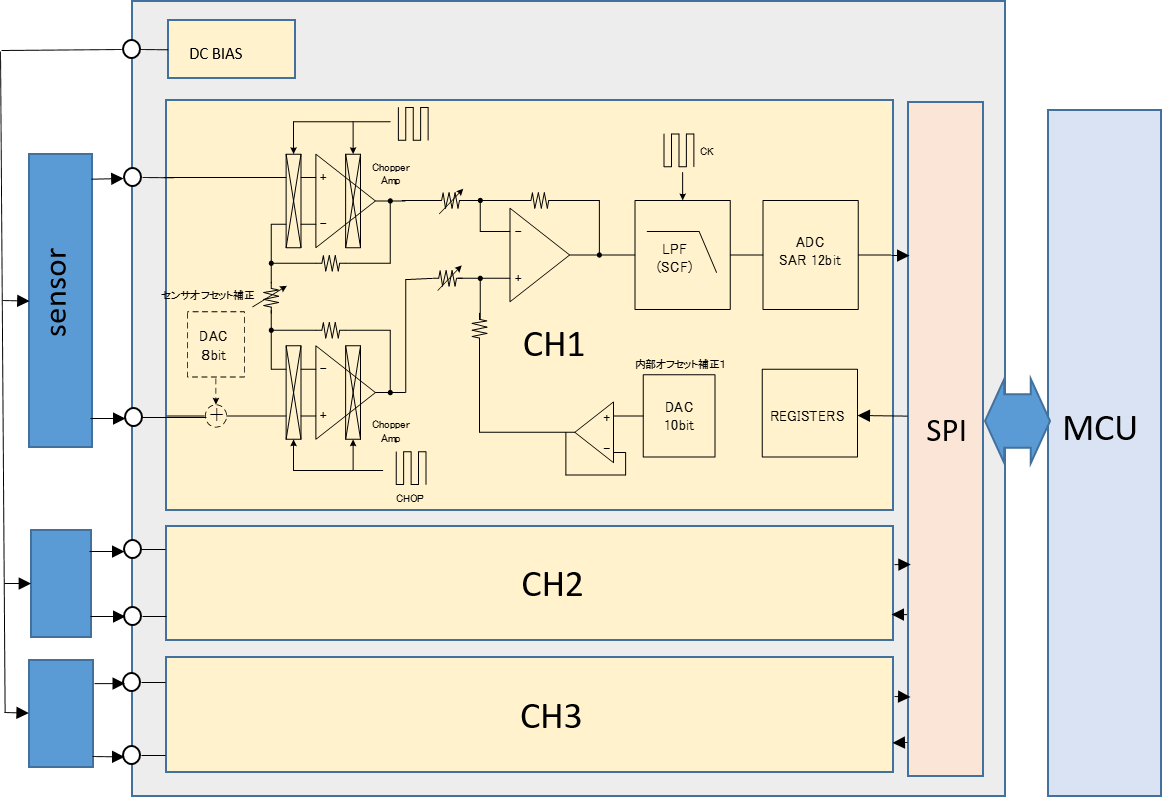

1-1. 電圧検出型センサ用AFE（高利得・高性能） 設計例
- 電源電圧 3.3V
- 高性能計装アンプ (チョッパ式)
- 電圧利得 1～2000倍
- フリッカレス
- 12bit ADC
- DNL=0.5LSB
- INL=±1.0LSBc
- 変換速度=500ksps/CH
- SPI通信
- ゲイン設定、オフセット調整、データ読み出し
- オフセット調整DAC、その他ご要求に応じた機能を追加可能

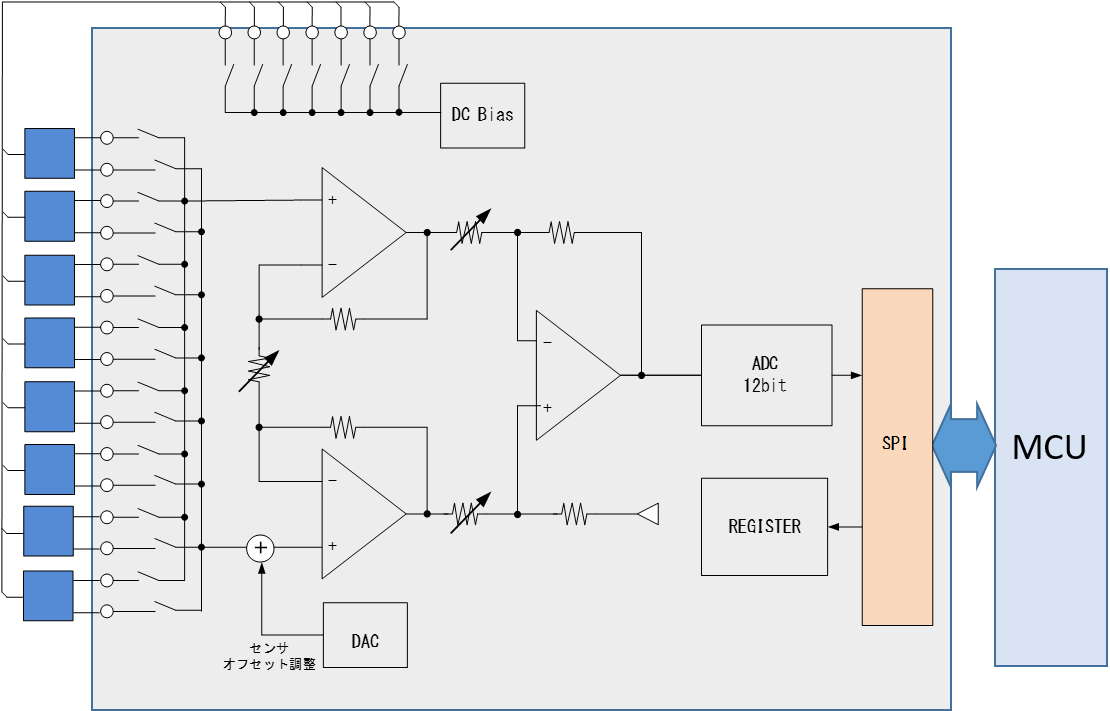

1-2. 電圧検出型センサ用AFE（多チャンネル・省電力）
- 時分割計装アンプ
- 電圧利得 1～200倍
- 電源電圧 3.3V
- 12bit ADC
- DNL=0.5LSB
- INL=±1.0LSB
- 変換速度=500ksps/CH
- チャネル当たり最大サンプリングレート
- 400/チャネル数（kSps）
- SPI通信
- ゲイン設定, オフセット調整, データ読み出し, チャネル切り替え
- ご希望に応じたチャネル数
- オフセット調整DACやその他、ご要求に応じた機能を追加可能

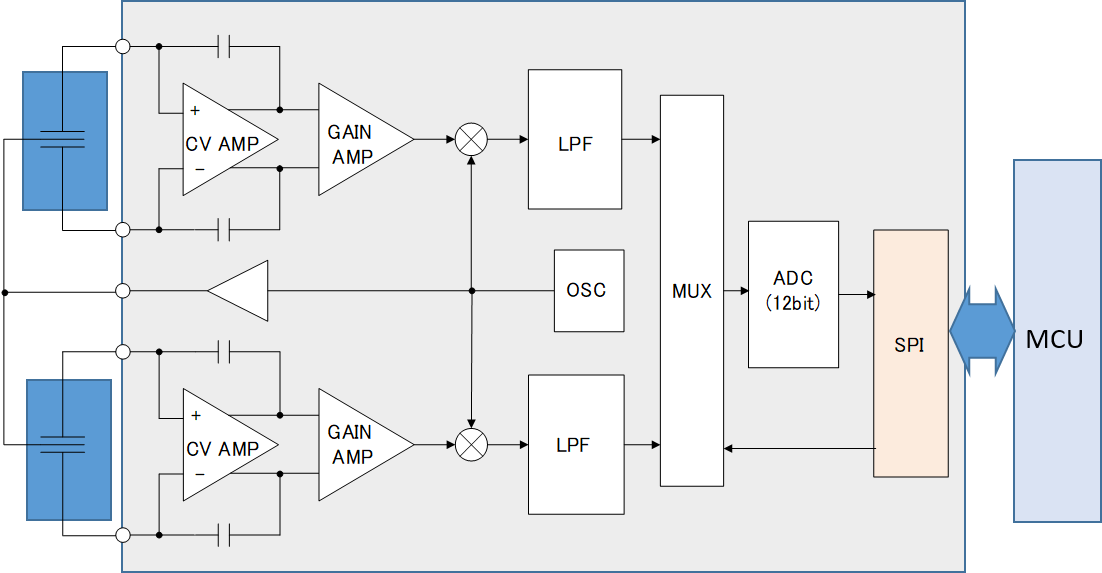

1-3. 静電容量検出型センサ用AFE 設計例
- 電源電圧 3.3 V
- 入力換算ノイズ 0.25 fF rms
- 検出帯域幅 20kHz
- その他、オフセット調整機能、キャリアレベル・周波数設定機能
- 多チャンネル化など ご要求に応じて追加可能

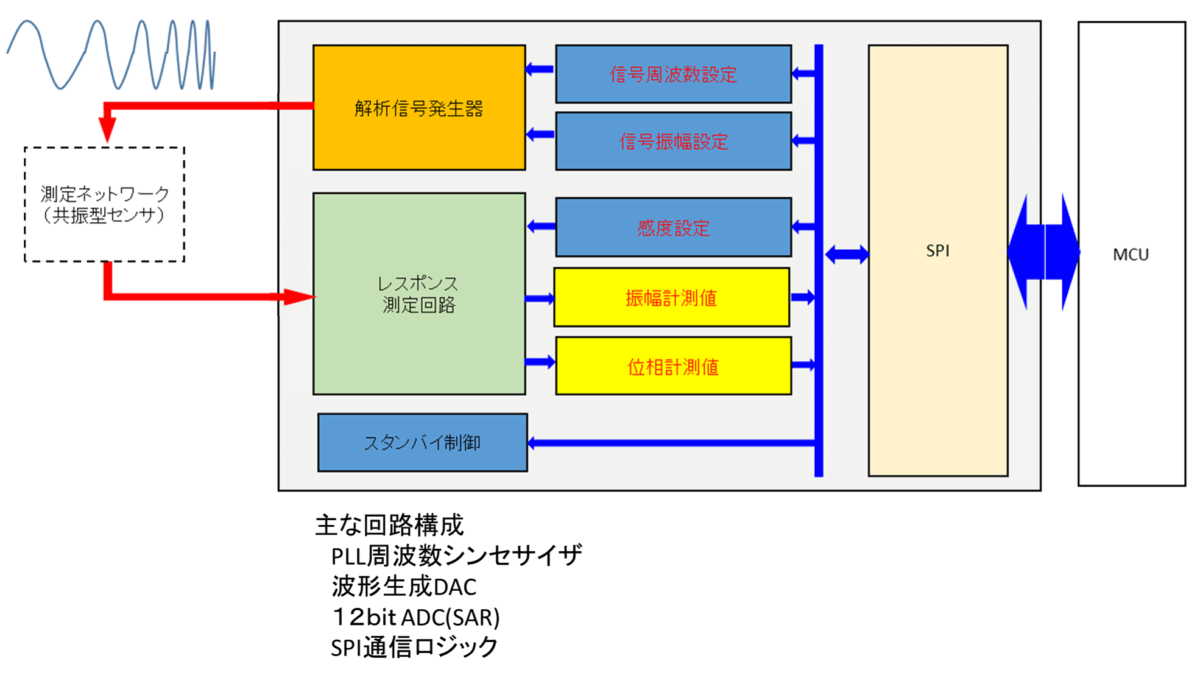

1-4. 共振型センサAFE用設計例
- 共振デバイス・ネットワーク等の周波数応答プロットに必要な機能を集積化
- 電源電圧 20k～500kHz
- 周波数範囲 20k～500kHz
- 周波数ステップ 1～15Hz
- チャネル数 1～8CH
- 測定分解能 12～16bit

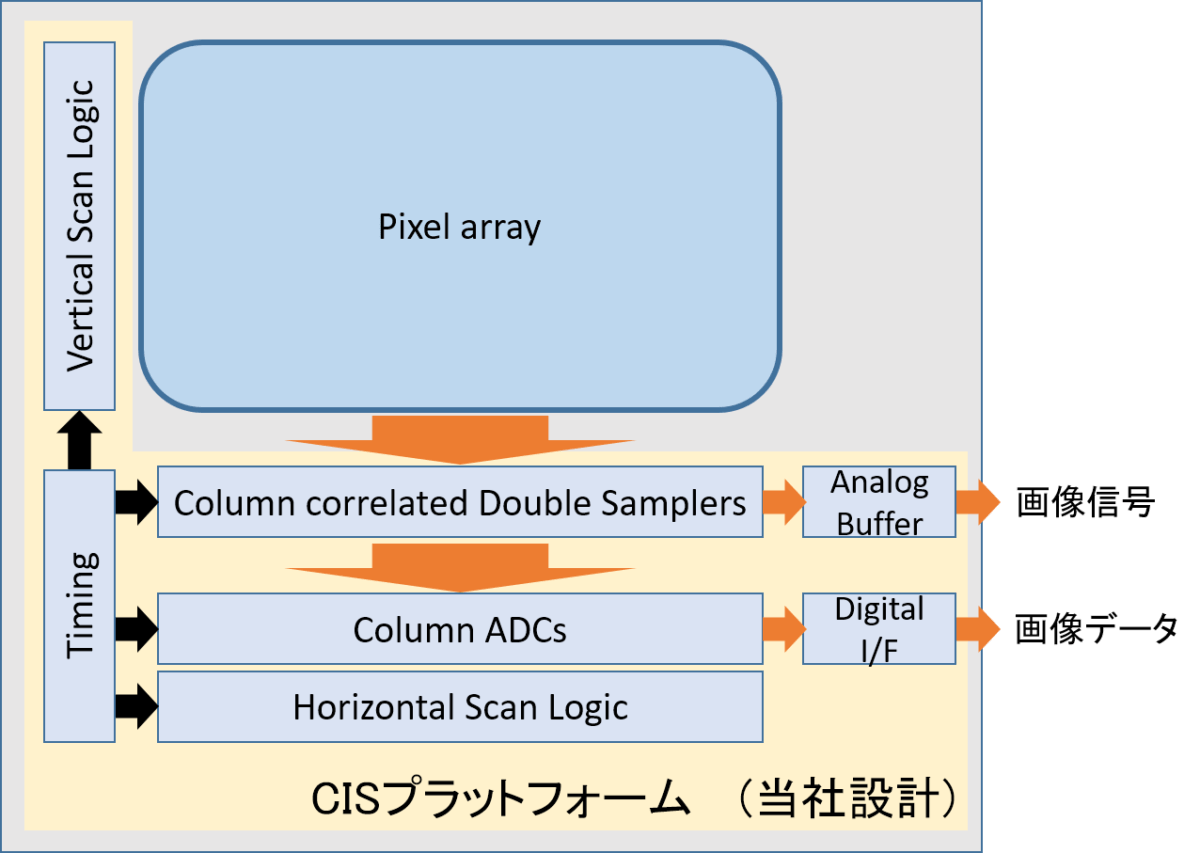

2-1. イメージセンサ(CIS) 設計例
- CIS画素以外の周辺回路技術をプラットフォーム化
- 新方式・特殊構造・特殊用途のCISチップ開発に対応します。
画素素子についてはお客様からご提供いただいています。
2. センサ用IC 実績
センサー・センサー制御IC
- 免疫センサ用制御IC（0.18um 32V CMOS）
- 超音波センサ用制御IC（0.18um 32V CMOS）
- 静電容量型タッチスイッチIC（0.35um 40V CMOS）
- フォトダイオード
- センサTEGチップ（0.6um 5V CMOS）
- 医療向けセンサー用制御IC（0.5um 5V CMOS）
AFE IC実績
- 歪みセンサー用制御IC（0.35um 3.3V CMOS）
- 医療向け触覚センサー制御IC（0.35um 3.3V CMOS）
- 歪みセンサー用制御IC（0.35um 3.3V CMOS）
- 感覚センサー用制御IC（0.35um 3.3V CMOS）
- MEMS用容量検知IC（0.18um 5V/1.8V CMOS）
- 生体信号用制御IC（0.35um 3.3V CMOS）
イメージセンサ実績
- QVGA（320×240）、60fps（0.18um 1.8V/3.3V CIS）
- VGA（640×480）、30fps（0.18um 5V CMOS）
これ以外にも、各種ドライバ用ICの開発実績がございます。
