ドライバ用IC
高電圧駆動、高速大電流駆動、多チャンネル駆動など、多彩な回路技術と最適なウエハープロセスを駆使して、カスタムドライバICを提案します。市販品では特性、機能、サイズが要求仕様を満たせないといったお悩みや、お客様独自のシステムに最適化したドライバICが欲しい、制御や調整をデジタル化したい等のお客様の幅広い要望にお応えします。
・お問い合わせはこちら[Click here]
1.ドライバ用IC 設計例

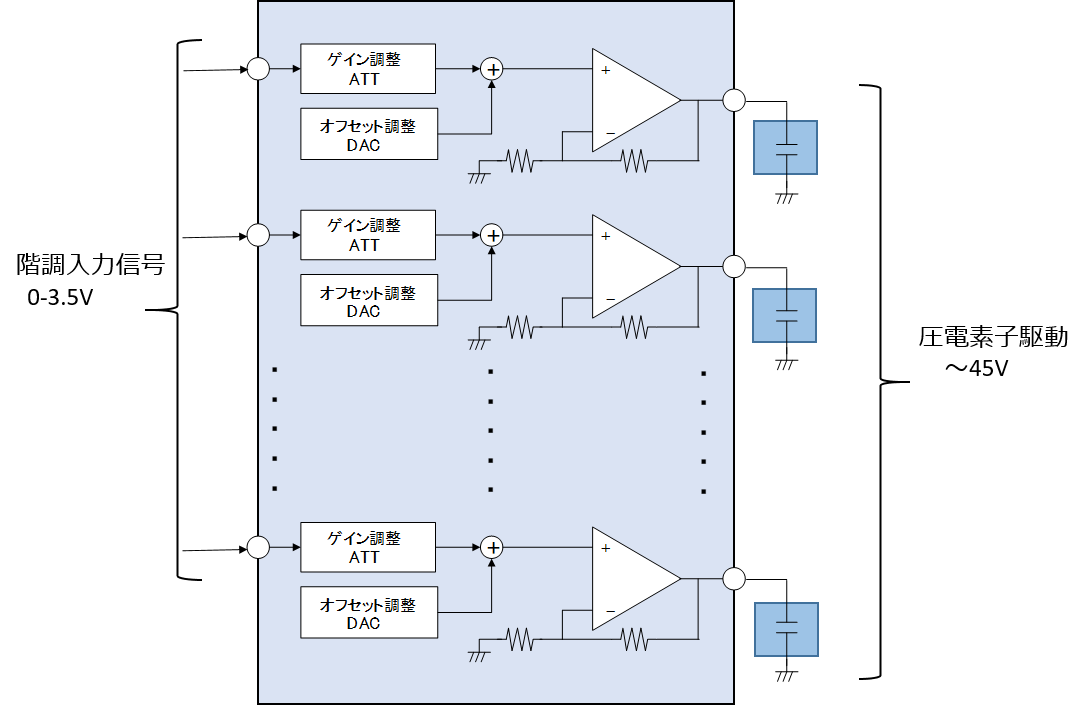

1-1. ピエゾアクチュエータIC
- 最大駆動出力電圧 45 V
- ゲイン設定範囲 10～20倍
- チャネル数 8ch
- チャネル間偏差を低減する調整機能を内蔵
1-2. 3相ブラシレスモーター プリドライバIC
省エネ、静音化、電動化のニーズに対応
- 電源電圧動作範囲：5.5V～18V
- 動作周囲温度：Topr=-40℃～125℃
- PWM駆動：～20kHz
- 出力ゲート容量Ciss：～10000pF駆動可能
- 外付けデットタイム調整機能
- モータ電流検出アンプ内蔵
（基準バイアスバッファ機能付き） - モータ回転位置検出コンパレータ内蔵
- 保護回路・機能
- 過熱保護(TSD/TSP)
- 過電圧保護(OVD/OVP)
- 非飽和保護
- 電流モニタ
- 低電圧保護(UVD/UVLO)
1-3. 300V 高電圧スイッチング回路
- 高電圧／小電流のニッチ領域に対応
- 300V SOIプロセス採用
- 逆起電力等による端子の負電位化にも対応
- 多チャンネル化により小型化に貢献

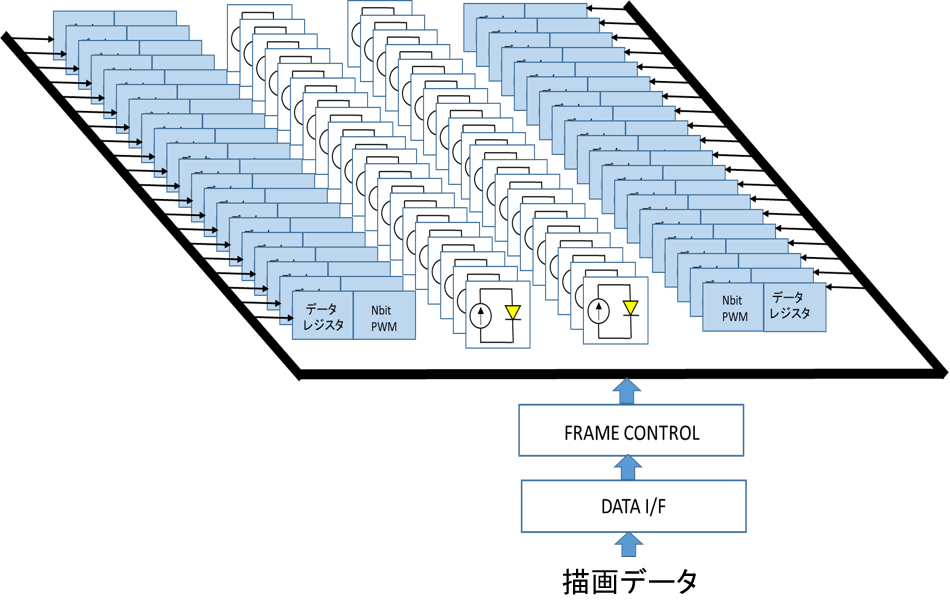

1-4. マイクロLEDアレイ ドライバチップ
２万個のマイクロLEDアレイの輝度をPWMで独立制御
- フレーム制御 / 座標輝度データ転送制御
- マイクロLEDの故障検出機能
- 2700ｋゲート規模
1-5. LCDドライバIC
- 単純マトリクス STN液晶対応
- 液晶駆動電圧範囲 4.5～10.5V
1-6. レーザーダイオード・ドライバ
- Time of Fly 計測に対応する超高速／大電流駆動
- 超低ON抵抗 NMOSトランジスタ採用
- 高度にチューニングされた高速駆動回路各種実装構造に対応した設計も可能です。
2. 実績
- 有機EL用液晶ドライバIC (0.35u 40V CMOS)
- LCDドライバIC （0.6u 5V,20V CMOS）
- LEDドライバIC （0.35u 3.3V/5V CMOS）
- バッテリ用高耐圧ドライバIC （0.35u 40V CMOS）
- ピエゾドライバIC （0.35u 3.3V CMOS）
- LEDドライバIC （0.18u 5V/1.8V CMOS）
- uLEDドライバIC （0.35u 3.3V CMOS）
- uLEDドライバIC （0.35u 5V CMOS）
- レーザードライバIC （0.18u 5V CMOS）
- LEDドライバIC （0.18u 5V CMOS）
これ以外にも、各種ドライバ用ICの開発実績がございます。
